400 kV високонапонска далноводна кула

400 kV високонапонска далноводна кула е челична решеткаста конструкција која поддржува високонапонски проводници, жици за заземјување и изолатори на безбедни височини над земјата. „400 kV“ се однесува на линискиот напон што го носи - меѓу највисоките напонски класи што се користат за меѓудржавен и меѓународен пренос на енергија. На ова ниво на напон, секоја кула во линија мора да држи стотици тони тежина на проводникот и да издржи огромна напнатост за време на оптоварување на ветер и мраз.

Спецификации на производот

Клучни карактеристики и придобивки

Дизајниран за екстремно оптоварување

Нашите столбови од 400 kV се структурно анализирани со софтвер за конечни елементи во однос на најлошите комбинирани случаи на оптоварување: ветер од 40 m/s на спроводници оптоварени со мраз, нерамнотежа на напнатоста на скршената жица и опаѓање предизвикано од температурата. Безбедносни фактори според IEC 60652 / GB 50545. Кога пресметката вели дека кулата стои, таа стои.

Челик со висока јачина, пониска тонажа

Челикот со висока цврстина Q420 во нозете може да ја намали тежината на столбот за 15–25% во споредба со конвенционалните дизајни Q235. Пониска тонажа значи пониска цена на товарот, помали темели и побрза ерекција - заштеда што се комбинира преку линијата од 500 кули.

Топло поцинкуван за 50+ годишна услуга

Секоја компонента е топло-поцинкувана според ISO 1461 со минимум 85 µm цинк слој. Во нормални атмосферски средини, очекувајте 50+ години пред првото одржување. За крајбрежните или индустриските корозивни зони, нудиме подебели премази (до 120 µm) или системи за дуплекс обложување.

Заменливи, теренски докажани врски

Членовите на ногата и потпирачите се изработени со прецизни шаблонски дупки за завртките, така што идентичните кули од различни производни серии се склопуваат наизменично. Екипите за подигнување известуваат дека нашите кули одат заедно како добро изработено парче мебел - без мелење, без гребење, без монтирање со чекан на лице место.

Комплетна документација пакет

Секоја кула за високонапонска далноводна линија од 400 kV испраќа со сертифицирани цртежи за изработка, сертификати за тестирање на материјали, извештаи за дебелината на галванизација и резимеа за структурни пресметки. Вашите консултанти и инспекцискиот тим добиваат се што им е потребно за прифаќање на локацијата.

Типични апликации

Како производител и снабдувач на високонапонски столбови за далноводи од 400 kV, MTtower произведува столбови за комунални услуги, изведувачи на EPC и развивачи на обновливи извори - доставени на големо по фабрички директни цени за:

Меѓудржавни и меѓурегионални далноводи од 400 kV столб

Евакуација на електрична енергија од големи термални, хидро и нуклеарни централи

Коридори за поврзување на мрежата на фарма на ветер и соларна енергија (400 kV колекторски линии)

Прекугранични енергетски интерконектори и извозни линии

Замена и надградба на стари коридори од 220 kV/330 kV до класа 400 kV

Премин на река и делови од планински пат за кои се потребни високи тешки кули

Процес на производство

Секоја високонапонска далноводна столба од 400 kV започнува со дизајн на детали: ние ги претвораме контурите на столбот во цртежи за изработка од член по член користејќи софтвер за 3D столбови, генерирајќи списоци за сечење, шаблони за дупки и цртежи на склопување кои работилницата ги следи до милиметар.

Изработка: аголниот челик се исправа, CNC се сече до должина и се дупчат или дупчат со прецизни шаблони. Секој член е означен со единствена ознака што одговара на цртежите, така што челикот пристигнува на локацијата веќе „означен“ за неговата позиција.

Пред поцинкување, се врши целосно пробно склопување за најмалку една кула од секој тип. Ова е местото каде што го потврдуваме усогласувањето на дупките, вклопувањето на членовите и целокупната геометрија - чекор што многу производители го прескокнуваат, а причината поради која нашата ерекција на теренот е толку мазна.

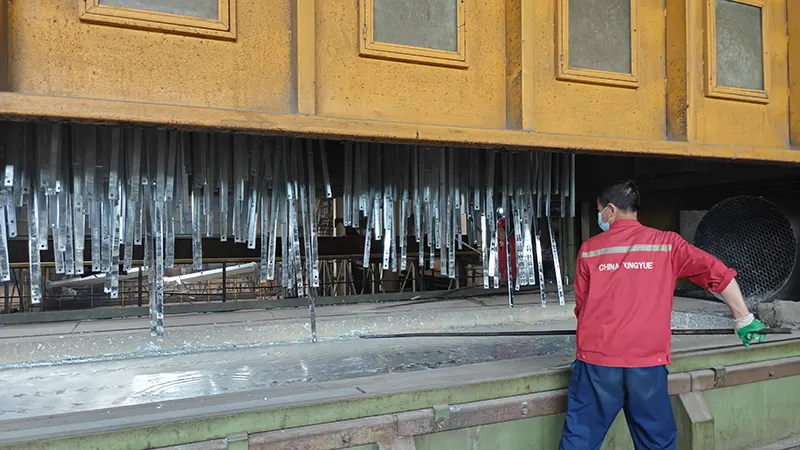

Поцинкување: компонентите се обезмастени, кисела во хлороводородна киселина, флуксирана и потопена во стопен цинк на ~450°C. Дебелината на слојот од цинк се проверува со магнетен мерач на секоја серија. Конечната проверка ги опфаќа димензиите, покривањето со цинк и вклопувањето на завртките.

Зошто да изберете Маотонг?

Qingdao Maotong Power Equipment Co., Ltd. поседува Национална лиценца за производство на индустриски производи, вклучувајќи ја лиценцата за производство на кула за далноводи од 220 kV и сертификат за квалитет на кулата од челични цевки од 500 kV. Ние не сме произведувач на работни места - ние сме лиценциран производител на високонапонски производи за столбови.

Од нашите 205 регистрирани вработени, 85 се технички професионалци, вклучително и високи и средни инженери кои се занимаваат со дизајнирање на конструкции, детали и КК. Донесете ни траса на линија и ние ќе ги дизајнираме кулите да одговараат.

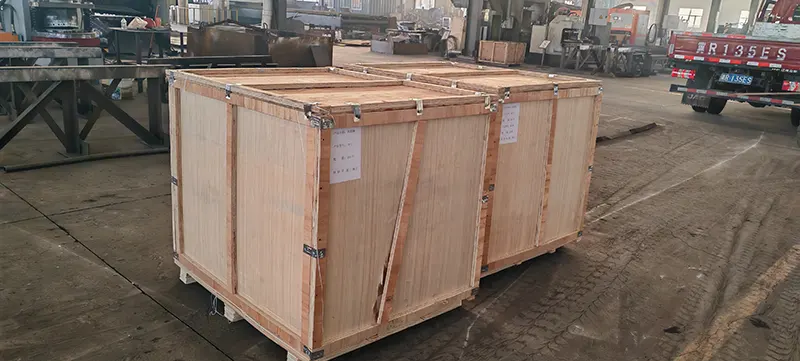

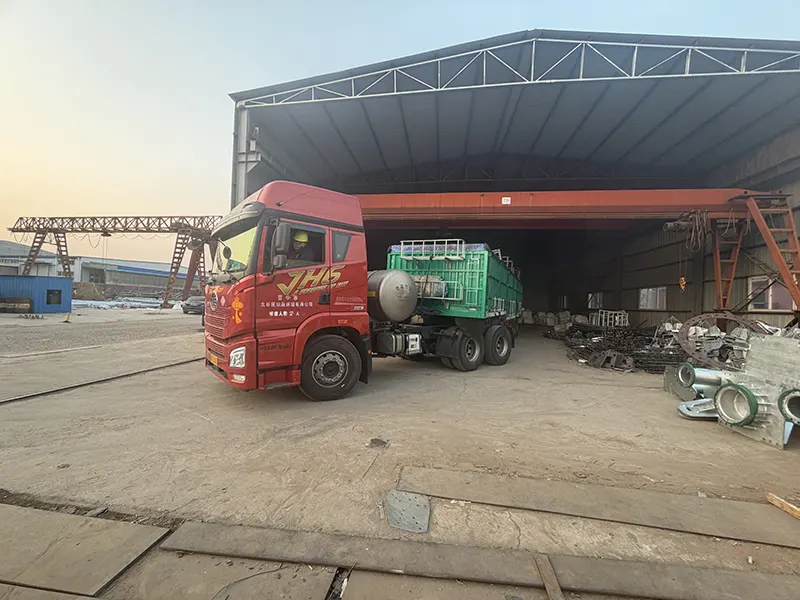

Членовите на кулата се врзани со низа на склопување, врзани со челични ремени и заштитени со пластична фолија на местата на лежиштето. Малите делови (завртки, подлошки, фитинзи) се во кутии и јасно означени. Извезете го пакувањето според стандардите за поморски товари, натоварени директно од нашата работилница во контејнери или бродови за прекршување во пристаништето Кингдао.

Документација: Комерцијална фактура, Список за пакување, товарен лист, сертификат за потекло, сертификати за тестирање на материјали, извештаи за галванизација. За цените на столбовите за високонапонски далноводи од 400 kV, нарачките на големо или понудата, контактирајте го нашиот тим за извозна продажба.

Најчесто поставувани прашања

П: Кои информации ви се потребни за да наведете 400 kV високонапонска далноводна кула?

О: Типот на столбот (суспензија/затегнување/агол), висина, напон на линијата, големина и напнатост на проводникот, дизајн на оптоварување со ветер и мраз и применливиот стандард (IEC, GB или локално). Ако имате цртежи на кули, можеме да цитираме директно од нив - испратете ни PDF или DWG и ние ќе одговориме во рок од 48 часа.

П: Можете ли да обезбедите кули за целосна линија, а не само за еден тип?

О: Да. Ние го изработуваме целосниот распоред на столбовите - потпирање, затегнување, агол и приклучни столбови - за комплетни проекти на линии од 400 kV. Ние, исто така, ги снабдуваме аглите на никулецот и хардверот за поврзување.

П: Која е вашата минимална количина на нарачка?

О: За приспособени кули, MOQ е 1 комплет за прототип или цели за тестирање. За цените на производството, препорачуваме да нарачате најмалку 10 комплети за да имате корист од ефикасноста на производството во серија.

П: Како обезбедувате кулите да се вклопат на локацијата без преработка?

О: Секој тип на кула е подложен на целосно пробно склопување пред да се поцинкува. Дупките за завртките се шаблонирани со прецизно CNC дупчење/дупчење и секој член е означен на цртежите. Нашиот рекорд: екипите за подигнување ги склопуваат нашите кули без мелење или премачкување.

П: Кои се вашите услови за плаќање и испорака?

О: Обично 30% T/T депозит, биланс од T/T или L/C на повидок пред пратката. За 30 комплети, испорака во рок од 20 работни дена по депонирањето. EXW, FOB, CFR или CIF Кингдао - ваш избор.
