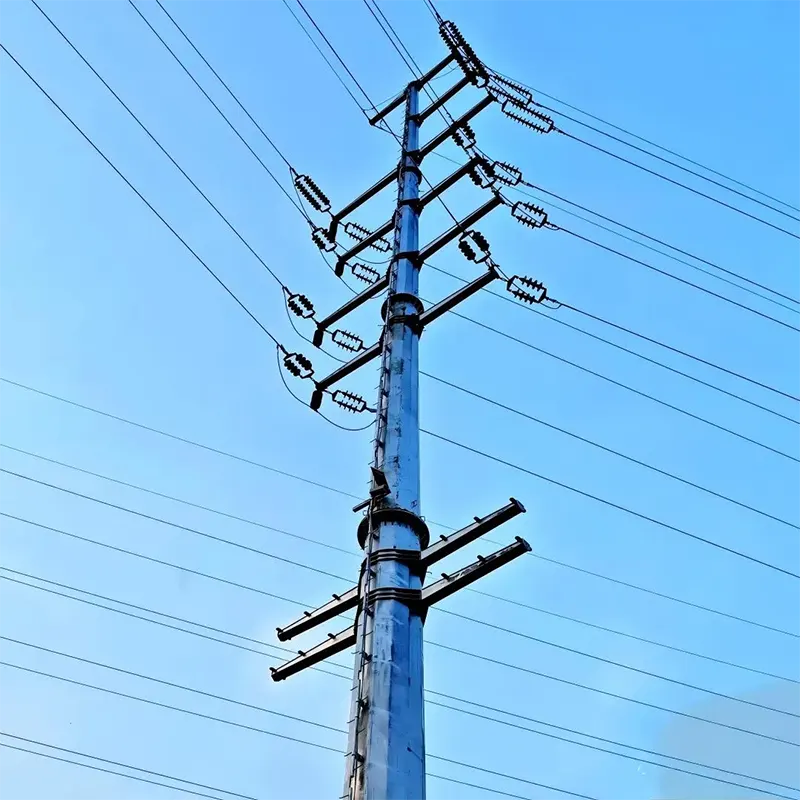

220 kV цевководна кула за пренос на енергија

Кулата на цевките за пренос од 220 kV ја заменува отворената решетка на аголни челични членови со шуплива, заострена полигонална челична осовина - обично 12-страна или 16-страна, формирана со свиткување челична плоча во конус и заварување на надолжниот спој. Резултатот е структура која е драматично потенка и визуелно полесна од решеткаста кула со ист капацитет.

Зошто е тоа важно? Бидејќи земјиштето е најскапата компонента на секој далновод. На столбната цевка за пренос на електрична енергија од 220 kV потребна е квадратна основа од 6–9 метри; цевководна кула со ист напон има потреба од основа едвај поголема од самата оска. Онаму каде што правото на премин е тесно, земјиштето е скапо или заедниците се противат на „електричните столбови“ според нив - кулата на цевките е дизајнот што ги одржува проектите во движење.

Структура и материјали на преносната цевка кула

Оската е изработена од топло валана челична плоча (Q345 / Q355) свиткана во заострен многуаголник и заварена со заварување со потопено лачно заварување по должината на спојот. Пресеците се спојуваат со спојни ракави или прирабнички приклучоци и завртки со вкрстени краци на вратилото на врвот.

Плоча на вратило: Q345 / Q355, дебелина од 6–30 mm во зависност од висината и оптоварувањето

Поврзување на делот: внатрешен спој за лизгање (ракав) или завртки прирабнички прстени

Вкрстени краци: решеткасти или тубуларни, единечни или двојни конфигурации на кола

Основа: заврткана основна плоча на сидровите завртки или директно вградено вратило

Финиш: галванизиран топло по ISO 1461, минимум 85 µm

Висина: 25м – 60м стандардна; повисоки дизајни достапни на барање

Клучна предност на кулата на цевките е нејзината торзиона вкочанетост. Решетката кула се спротивставува на извртување низ нејзината мрежа за затегнување; затвореното полигонално вратило инхерентно се спротивставува на торзијата - поради што цевководните столбови се справуваат со неурамнотежено оптоварување на проводникот и тешките аголни вртења толку благодатно.

Клучни карактеристики и придобивки

Намалување на отпечатокот на земја до 70%

На столбната цевка за пренос на енергија од 220 kV и е потребна приближно една третина од темелната површина на еквивалентна решеткаста кула. На линија од 50 километри, таа разлика може да заштеди илјадници квадратни метри компензирана земја - честопати разликата помеѓу одобрувањето на проектот и ќор-сокакот.

Профил на соседството

Витката оска визуелно се чита како „столб“, наместо како „пилон“. Заедниците и органите за планирање многу полесно прифаќаат цевководи покрај патиштата, низ предградијата и во близина на станбените зони. Неколку наши урбанистички проекти беа одобрени токму затоа што спецификациите на линијата предвидуваа столбови за цевки.

Супериорна торзиска сила

Затворениот полигонален дел му дава на вратилото висока отпорност на оптоварувања на извртување. Ова ги прави столбовите на цевките идеални за аголни и терминални позиции каде што неурамнотеженото затегнување на проводникот би ја напрело структурата на решетката.

Побрза ерекција, помалку работа на локацијата

Помалку членови значат побрзо склопување: кула со двојно коло за пренос на електрична енергија од 220 kV може да се подигне од мала екипа со еден кран за 1–2 дена, наспроти 3–5 дена за решеткаста кула. Помалку труд на локацијата, помалку кранови, помала изложеност на временските услови.

Чист дизајн со малку одржување

Нема мрежа за зацврстување значи дека нема места за гнездење птици, помалку опасности при искачување и полесно одржување во иднина. Поцинкуваната површина на вратилото е мазна и самоодливна, ефикасно испушта вода и нечистотија.

Спецификации на производот

Типични апликации

Како производител и снабдувач на столбови за преносни цевки од 220 kV, MTtower ги снабдува овие столбови на големо по фабрички директни цени за:

220 kV линии низ земјоделско земјиште каде компензацијата на отпечатокот е главен трошок

Урбани и приградски коридори со ограничено првенство на минување

Автопат и железнички соседни правци каде естетиката е важна

Структури за влез и излез на трафостаницата (кули на крајните цевки)

Парк на ветер и ФВ постројка 220 kV собирни и извозни линии

Надградба на постоечките коридори од 110 kV на 220 kV без проширување на првенството на минување

Најчесто поставувани прашања

П: Кога кулата со цевки има повеќе смисла од решеткаста кула?

О: Кога компензацијата на земјиштето е скапа, правото на првенство е тесно, или естетската важност - урбаните области, обработливото земјиште, автопатите и пристапите на трафостаницата. Ако земјиштето е евтино и линијата минува низ отворена земја, решетката кула обично е поекономична. Можеме да ги чиниме двете опции за вашата рута.

П: Како е подигната столбна цевка за пренос на енергија од 220 kV?

О: Секциите се подигнуваат со кран и се спојуваат со приклучоци за лизгање или прирабници, прво долниот дел. Вкрстените краци се претходно собрани на земја и подигнати како едно парче. Кула со две кола обично се подигнува за 1-2 дена со кран од 30-60 тони.

П: Дали кулите на цевки можат да се справат со аголните и терминалните позиции?

О: Да - нивната торзиона вкочанетост ги прави особено добри во аголните и терминалните позиции. Многу проекти користат столбови за цевки за целата линија, вклучувајќи ги и аглите; за многу тешки агли, ја зајакнуваме дебелината на ѕидот на вратилото.

П: Која е дебелината на облогата на цинк?

О: Стандарден минимум 85 µm по ISO 1461. За крајбрежни или индустриски средини, препорачуваме 110–120 µm - достапно на барање со скромно зголемување на трошоците.

П: Кое е времето на водство и MOQ?

О: MOQ за прилагодени столбови за цевки: 1 комплет. Испорака за 30 комплети: приближно 20 работни дена по депонирањето. Плаќање: 30% T/T депозит, салдо пред пратката.
